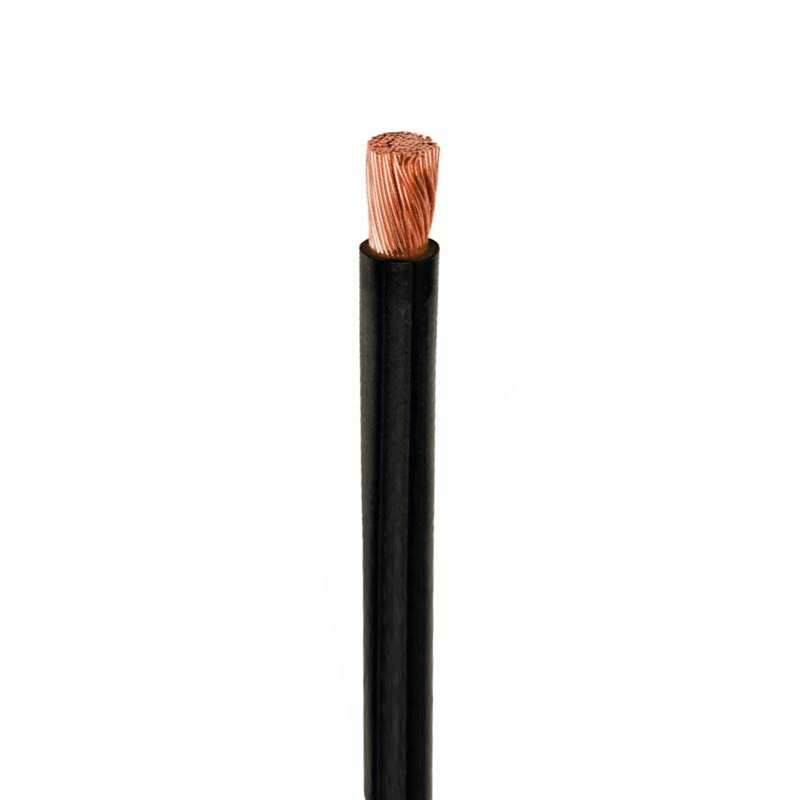

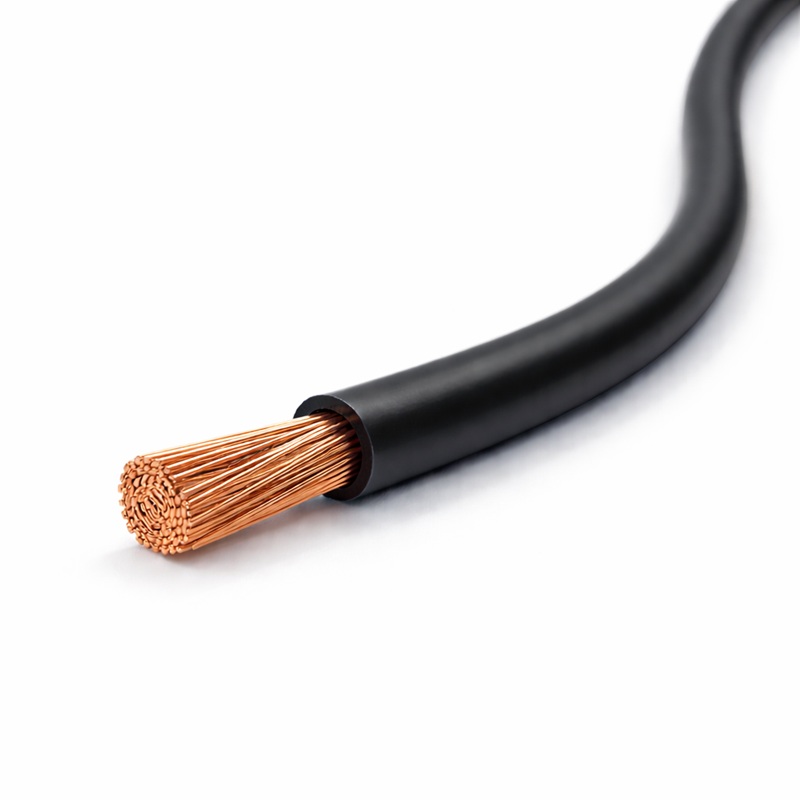

16 mm NYAF Kablo Siyah (1 Metre) H07V-K – Esnek Akü Kablosu

HES 16 mm² 1 Metre NYAF (H07V-K) Siyah Kablo

16 mm nyaf kablo, modern elektrik tesisatlarının vazgeçilmez bileşenlerinden biridir. Özellikle yüksek akım gerektiren uygulamalarda güvenli enerji iletimi için tasarlanan bu profesyonel kablo, tek damarlı ve çok telli (bükülgen) bakır iletken yapısıyla dikkat çeker. PVC izolasyonlu ve kılıfsız yapısı sayesinde hem esnek hem de dayanıklı bir çözüm sunar.

TS EN 50525-2-31 ve TS IEC 60227 standartlarına uygun olarak üretilen 16 lık nyaf kablo, solar enerji sistemlerinden elektrik pano tesisatlarına, akü-inverter bağlantılarından UPS sistemlerine kadar geniş bir kullanım alanına sahiptir. Esnek yapısı sayesinde dar alanlarda kolay montaj imkânı sunarken, yüksek kaliteli bakır iletkeni ile güvenli enerji iletimi garantiler.

16 mm² NYAF Kablo Nedir?

16 mm kablo, kesit alanı 16 mm² olan, bükülgen bakır iletkenli ve PVC izolasyonlu bir enerji kablosudur. NYAF standardı (Almanca kökenli) veya H07V-K (Avrupa standardı) olarak bilinen bu kablo tipi, esnek yapısı sayesinde sabit tesisatlarda ve hareketli cihaz bağlantılarında yaygın olarak kullanılır.

Tek damarlı yapısına rağmen çok sayıda ince bakır telden oluşan iletken yapısı, kabloya hem dayanıklılık hem de esneklik kazandırır. Bu özellik, özellikle pano içi tesisatlarda ve boru içerisinde çekilmesi gereken uygulamalarda büyük avantaj sağlar.

Teknik Özellikler

• Kablo Tipi: NYAF / H07V-K
• Kesit Alanı: 16 mm²
• Uzunluk: 1 Metre
• İletken Yapısı: Bükülgen elektrolitik bakır (çok telli)
• İzolasyon: PVC (Polivinil Klorür)
• Renk: Siyah
• Standartlar: TS EN 50525-2-31, TS IEC 60227
• Anma Gerilimi: 450 / 750 V
• Maksimum Çalışma Sıcaklığı: 70 °C
• Maksimum Kısa Devre Sıcaklığı: 160 °C (maksimum 5 saniye)

Elektriksel ve Fiziksel Değerler (16 mm²)

• Dış Çap (yaklaşık): 8,0 mm
• Net Ağırlık (yaklaşık): 175 kg/km
• İletken DC Direnci (20 °C): 1,21 ohm/km
• Akım Taşıma Kapasitesi (Havada 30 °C): 98 A
• Akım Taşıma Kapasitesi (Toprakta 20 °C): 61 A

16 mm NYAF Kablo Fiyatı ve Değer Avantajları

16 mm nyaf kablo fiyatı, kalitenin en uygun maliyetle buluştuğu bir noktada konumlanmıştır. Elektrolitik bakır kullanımı ve standartlara uygun üretim süreci sayesinde uzun ömürlü kullanım sunan bu kablo, ilk yatırım maliyetini kısa sürede amorti eder. Özellikle toplu projelerde ve büyük tesislerde tercih edilmesi durumunda hem maliyet hem de performans açısından önemli avantajlar sağlar.

16mm nyaf kablo seçerken dikkat edilmesi gereken en önemli husus, ürünün standartlara uygun olup olmadığıdır. Kalitesiz ve standart dışı kablolar, kısa vadede maliyet avantajı gibi görünse de uzun vadede güvenlik riski oluşturur ve sık değişim gerektirir.

Ürün Avantajları

• Yüksek Akım Güvenliği: 98 A’e kadar akım taşıma kapasitesi ile inverter ve akü bağlantıları için idealdir.
• Esnek Yapı: Çok telli bakır iletken sayesinde dar alanlarda ve köşeli geçişlerde kolay montaj sağlar.
• Standartlara Uygunluk: TS EN 50525-2-31 ve TS IEC 60227 standartlarına uygun üretim, profesyonel ve endüstriyel kullanım için garanti verir.
• Dayanıklı PVC İzolasyon: 70 °C sürekli çalışma sıcaklığına dayanıklı PVC, ısı ve mekanik etkilere karşı etkili koruma sağlar.
• Renk Kodlaması: Siyah renk, pozitif (+) hatların kolayca tanınmasını ve hatalı bağlantıların önlenmesini sağlar.
• Kolay İşlenebilirlik: Pabuç takma, sıyırma ve bağlantı işlemleri kolaylıkla yapılabilir.

16 lık NYA Kablo Fiyatı ile Karşılaştırma

Piyasada 16 lık nya kablo fiyatı ile 16 lık nyaf kablo fiyatı karşılaştırıldığında, NYAF kabloların esnek yapısı nedeniyle biraz daha yüksek fiyatlı olduğu görülür. Ancak bu fiyat farkı, montaj kolaylığı ve geniş kullanım alanı düşünüldüğünde makul bir yatırımdır.

NYA kablolar tek tel bakır iletkenli olup genellikle sabit tesisatlarda kullanılırken, NYAF kablolar çok telli yapısı sayesinde hem sabit hem de hareketli uygulamalarda tercih edilir. Bu esneklik, NYAF kabloyu özellikle panel içi bağlantılarda ve sık sık hareket eden ekipman bağlantılarında vazgeçilmez kılar.

Kullanım Alanları

16 mm nyaf kablo, geniş bir kullanım yelpazesine sahiptir:

• Elektrik Panosu İçi Tesisatlar: Kompakt dağıtım panoları ve şalt panoları içinde güvenli bağlantı sağlar.
• Solar Enerji Sistemleri: Güneş panelleri ile inverter arasındaki DC enerji iletiminde kullanılır.
• Akü – İnverter Bağlantıları: Yüksek akım gerektiren akü bankası bağlantılarında tercih edilir.
• UPS ve Güç Sistemleri: Kesintisiz güç kaynakları ve jeneratör bağlantılarında güvenilir performans sunar.
• Bina İçi Boru Tesisatları: Sıva altı ve sıva üstü uygulamalarda, boru içerisinde kolay çekilerek döşenebilir.
• Hareketli Cihaz Bağlantıları: Esnek yapısı sayesinde hareket eden ekipmanlarda kullanıma uygundur.
• Endüstriyel Makineler: Yüksek güç gerektiren endüstriyel ekipman beslemelerinde kullanılır.

Montaj ve Kullanım Önerileri

16mm nyaf kablo montajında dikkat edilmesi gereken bazı önemli noktalar vardır:

• Pabuç Kullanımı: Yüksek akım uygulamalarında kablo uçlarına uygun kesitteki bakır pabuçların sıkılması gereklidir. Bu hem güvenli bağlantı sağlar hem de kontak direncini minimize eder.
• Uygun Sigorta Seçimi: Kablonun taşıyabileceği maksimum akıma uygun sigorta veya devre kesici kullanılmalıdır.
• Büküm Yarıçapı: Kablo döşerken minimum büküm yarıçapına (genellikle kablo dış çapının 4 katı) dikkat edilmelidir.
• Sıcaklık Faktörü: Ortam sıcaklığı 30 °C’nin üzerindeyse, akım taşıma kapasitesi düşüş faktörü uygulanmalıdır.
• Kablo Yolu: Kablonun keskin kenarlı yüzeylerle teması önlenmeli, gerekiyorsa koruyucu boru veya kanal kullanılmalıdır.

Önemli Teknik Notlar

• Ürün 1 metre olarak satılmaktadır ve ihtiyaca göre istenilen metrajda kesilerek gönderilebilir.
• Yüksek akım uygulamalarında uygun kesitteki sigorta, otomatik sigorta ve pabuç kullanılması zorunludur.
• Akım taşıma kapasitesi; ortam sıcaklığı, montaj şekli ve kablonun yan yana döşenen diğer kablolarla yakınlığına göre değişiklik gösterebilir.
• Kablo dış mekân uygulamalarında mutlaka boru veya kanal içerisinde kullanılmalı, direkt güneş ışığına maruz bırakılmamalıdır.
• İletken direnci düşük olduğu için enerji kaybı minimaldir ve verimli enerji iletimi sağlar.

Kalite ve Standartlar

16 mm kablo seçiminde en önemli kriter, ürünün uluslararası standartlara uygun olup olmadığıdır. TS EN 50525-2-31 ve TS IEC 60227 standartlarına uygun üretilen kablolar, elektriksel ve mekanik testlerden geçerek piyasaya sunulur. Bu standartlar, kablonun:

• İletken kesit alanının doğruluğunu
• İzolasyon kalınlığının yeterliliğini
• Dielektrik dayanımını
• Mekanik dayanımını
• Alev geciktiricilik özelliğini

garanti altına alır. Standart dışı ürünler, yangın riski oluşturabilir ve elektrik tesisatının güvenliğini tehlikeye atabilir.

Elektrik tesisatlarında güvenlik kuralları hakkında daha fazla bilgi için Enerji İşleri Etüd İdaresi’nin yayınlarını inceleyebilirsiniz.
